디지털 수도미터

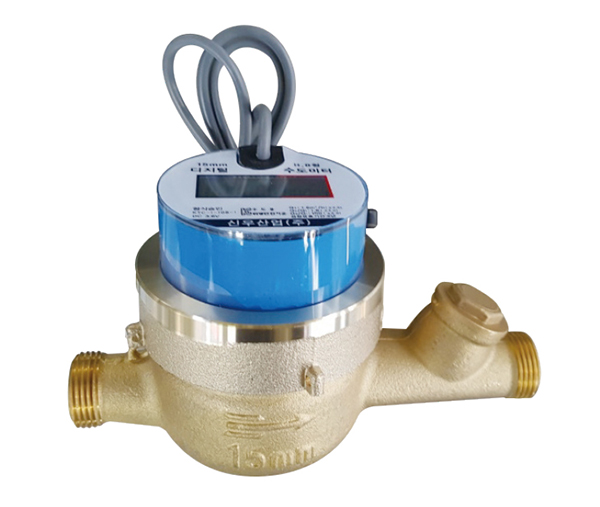

디지털식 소형 수도미터
핵심기술
- 동파방지 실리콘 완충 기능
- 복갑건식으로 카운터가 선명하다
- 전자지시부에 물이 차지 않아 동파에 강하다
특징
- 지시값이 디지털로 표기되어 검침이 용이함
- 기어세트 없이 작동되어 이물질로 인한 하자발생을 최소화 하였으며, 저유량에서의 정밀도가 향상됨
- 임펠러의 회전력을 마그네트 전달방식이 아닌 마그네틱 필드 센서방식으로 설계되어 기존의 원격식 수도미터에서 발생되던 고유량에서의 슬립현상이 발생되지 않음
- 전자부 상하케이스를 초음파 용착하여 이중 완전방수구조로 지시창에 습기가 차지않음
- 계량값 이외에도 장기사용여부, 정방향·역방향 흐름여부, 밧데리잔량여부 등 지능형 자각진단기능 표기
- UARP-DATA통신방식으로 옥외검침, PDA검침, 무선원격검침 등에 활용 가능
- 설치조건에 따라 유량부는 단갑, 복갑을 선택할 수 있으며 미터의 전장은 주문에 의해 장·단 모두 가능
- 역류방지 디스크 양면에 특수고무 코팅하여 물 흐름시 소음 완벽 방지
디지털식 대형 수도미터
특징 및 작동원리
- RF 통신방식으로 유선, 무선 원격검침 가능
- 검침값 원격 송신 가능
- 외부 검침기의 현 지침값 표시
- PDA 검침가능
- 30일분 DATA가 지속적으로 저장
- 스테인리스 소재로 제작(무독성, 유해화학 무반응/내, 외부 내부식성이 강함)
- 내마모성이 강하여 영구적이며 재활용이 가능한 친환경제품이다.
- 밀폐 봉인된 지시부(IP 68등급)로 수포현상 완전 제거함.
- 유체역학에 의한 균형 유지하는 회전 ROTOR 적용함.
- 지시부가 360° 회전가능 구조로 검침이 용이함.

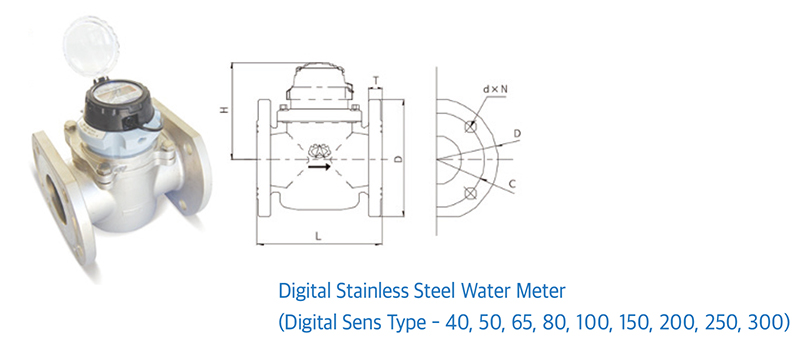

치수 및 증량
| 구분/구경 | 단위 | 40mm | 50mm | 65mm | 80mm | 100mm | 150mm | 200mm | 250mm | 300mm |
|---|---|---|---|---|---|---|---|---|---|---|
| 미터의 길이(L) | mm | 220 | 200 | 200 | 206 | 241 | 300 | 350 | 450 | 500 |
| 높이(H) | mm | 133 | 140 | 150 | 160 | 170 | 210 | 230 | 260 | 280 |
| 플랜지 외경(D) | mm | 142 | 158 | 180 | 204 | 222 | 286 | 340 | 400 | 460 |
| 플랜지 두께(T) | mm | 16 | 16 | 18 | 17 | 18 | 20 | 21 | 23 | 23 |
| 홀중심 거리(C ) | mm | 105 | 120 | 140 | 160 | 180 | 240 | 298 | 355 | 400 |
| 볼트구멍 칫수(d) | mm | 19 | 19 | 19 | 19 | 19 | 23 | 23 | 25 | 25 |
| 볼트구멍 수량(N) | 개 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 12 | 12 |
| 미터중량 | kg | 7.0 | 7.5 | 7.5 | 10.5 | 12 | 28 | 39 | 62 | 74 |

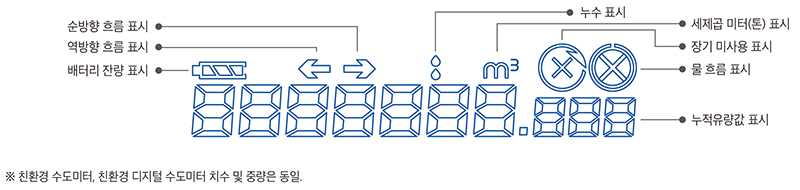

LCD 구조 및 주요 기능
