전자식 수도미터
전자기식 수도미터용 유량계 (SW EMF 3070C)
전자기식 유량계 특징
페러데이(Faraday)의 전자유도 법칙 및 프레밍(Fleming)의 법칙"공간 내에서 자속밀도인 자력선의 각 방향으로 도체(유체)가 이동하면 이동하는 도체를 중심으로 Z축인 도체 이동방향과 Y축인자계 방향의 직각인 X축 방향으로 기전력(U)이 발생하며, 이 기전력의 크기(U)는 자속밀도와 속도인 유체이동 방향의 속도에 비례한다"를 응용하여 관내의 유속을 산출, 유량으로 환산한다.
전자식 수도미터 장점
- 배터리 백업 옵션이 포함된 배터리 또는 주 전원 사용
- 누설 감시를 위한 일체형 온도 및 압력 측정
- 거래용 : MI-001, OIMLR49, 최대 600mm/.24"까지 가능
- 특별히 설계된 측정부로 직관부 불필요(전단 0D. 후단 0D)
- 침수형 가능(IP68)
- 재질 : Rilsan
적용분야
전기 전도율 5μs/cm 이상인 모든 액체
| 적용 가능한 산업분야 | 물 공급과 분배 네트워크의 원격 모니터링 |
|---|---|
| 물 소비량 및 회계 계량(거래용) | |
| 관개와 물 추출 | |
| 수 처리 | |
| 기계식 터빈 미터 교체 | |
| 누수 감지 | |
| 펌프 및 수원 점검 |
제품사양
검출기
| 구분 | 일체형 | 분리형 |
|---|---|---|
| 정밀도 | ±0.2% of measured value | |
| 관경 | DN80~300 ; PN2.5~40 | |
| 동작온도 | '-5~+70℃/+23~+158℉ | |
| 주위온도 | '-40~+65℃/-40~+149℉ | |
| 재질 | 라이닝 : Rilsan 코팅 | |
| 전극 : HastelloyⓇ, Titanium, Stainless steel 1.4301;AISI 304 | ||
| 보호등급 | IP66, 67. 68; NEMA 4, 4X, 6, 6P | |
| 방폭등급 | Ex, FM, CSA | |
특징
- 모든 용수 및 폐수 처리를 위한 신뢰할 수 있는 측정
- 공정수, 음용수, 해수, 지하수, 산업 및 도시 폐수, 슬러지 및 슬러리 측정
- 긴 수명 및 유지 보수가 필요없는 모든 용접 구조물
- 폭 넓게 사용되는 플랜지 연결 및 압력 등급
- 토양층 설치 및 지속적인 침수(IP68)에 적합
- 직경 DN600까지 가능
- 센서, 변환기 및 프로세스를 위한 통합 진단 기능

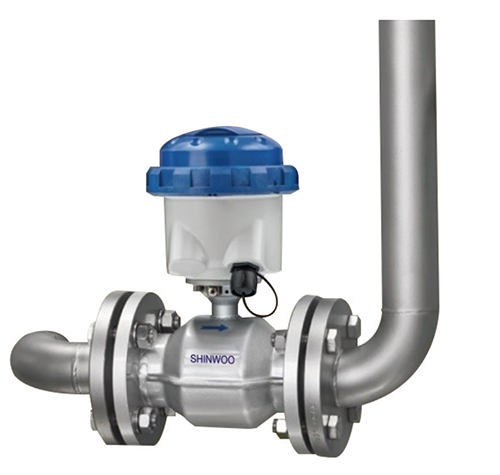

- 전후단 직관부 필요없음(그림과 같이 엘보 사이에 설치가능)
- 접지링 필요없음
- 전원 필요없음(자체 배터리 전원 최장 15년)

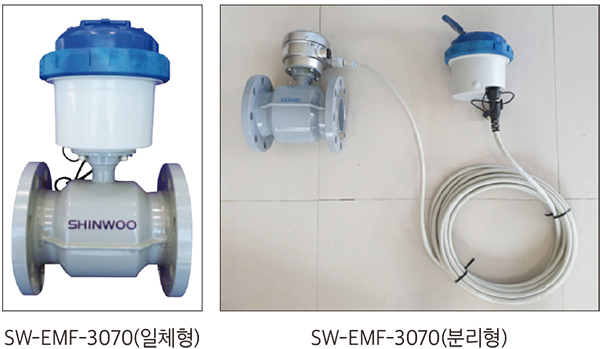

종류

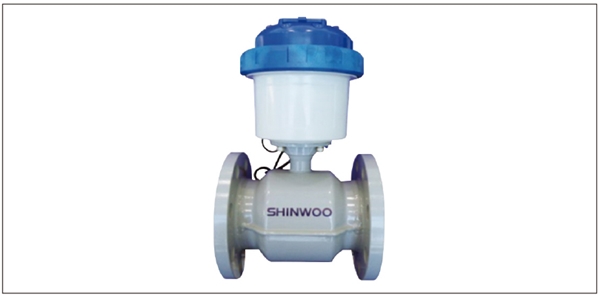

일체형
- 검출기와 변환기 일체형
- 변화기의 방향 전환 가능
- 좁은 공간에서도 설치 가능
- 실시간 상태 표시
- RS-485 통신 및 4~20mA, PULSE(옵션)

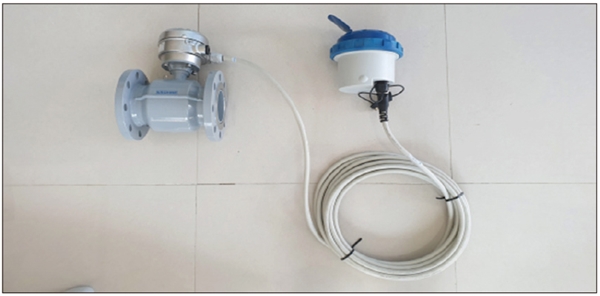

분리형
- 검출기와 변환기가 분리되는 구조임
- 배관의 구조 및 높이에 상관없이 설치 가능
- 침수 우려 지역에 많이 사용함
- 검출기와 변환기 최대거리 30m 가능
- RS-485 통신 및 4~20mA, PULSE(옵션)
측정부 규격서

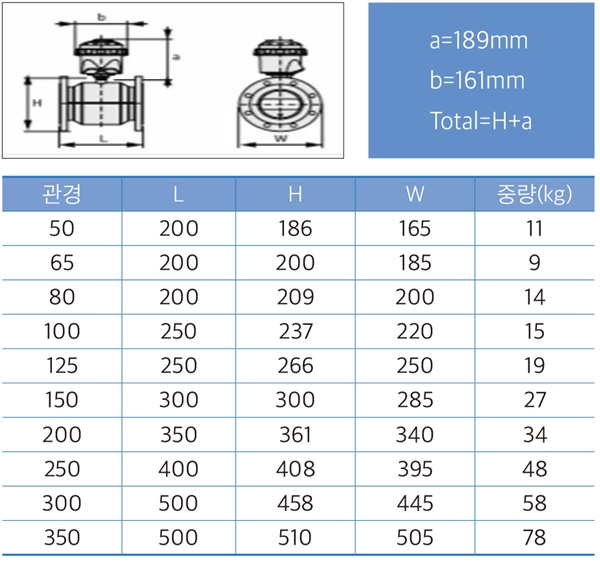

일체형 제품치수(SW-EMF-3070)

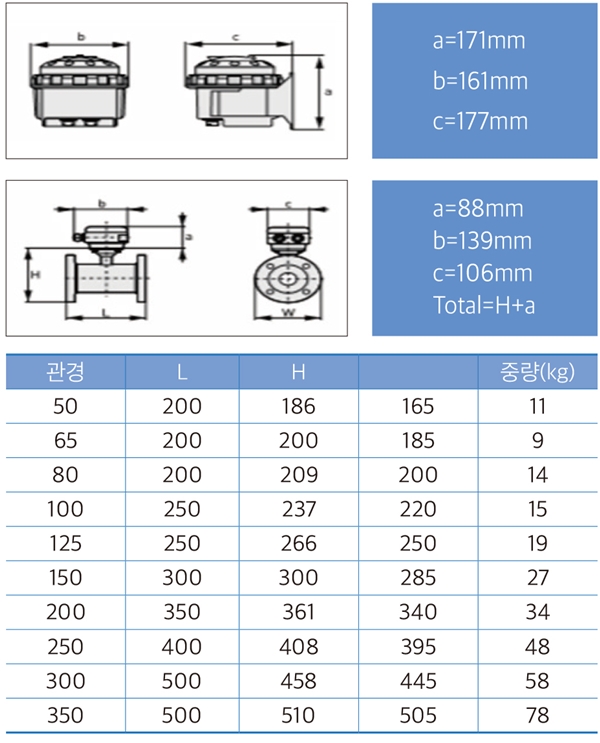

분리형 제품치수(SW-EMF-3070)
성능그래프
Reference conditions
- Medium : water
- Temperature : +10~30°C / +50~86°F
- Pressure: 1 bar / 14.5 psi
- Inlet section: ≥ 3 DN
- outlet section: ≥ 1 DN

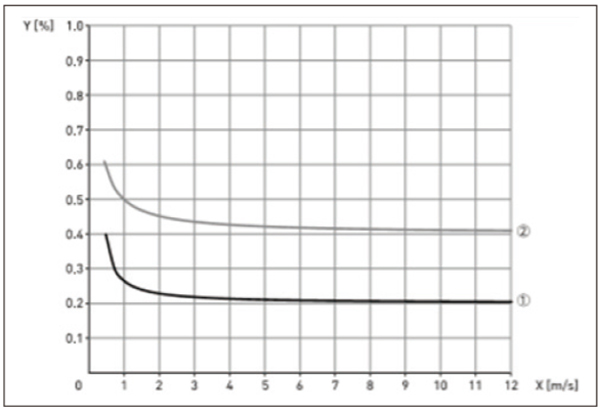

Figure 8-5 : Measuring accuracy X [m/s] : flow velocity Y [%] : Maximum measuring error
Accuracy with signal converter 070
| inlet | outler | Accracy | Curve | |
|---|---|---|---|---|
| DN25~300 | 3DN | 1DN | 0.2% + 1mm/s | ① |
| DN350~600 | 3DN | 1DN | 0.4% + 1mm/s | ② |
설치조건
정확한 유량 측정을 위하여 아래 그림과 같이 유량계 전단에 5D 이상, 후단에 3D 이상의 직관부를 만드시오.
진동이 있으면 안됨
전극성이 있는 지역에 설치하면 안됨
전단 3D, 후단 2D 이상 확보
2개 이상의 곡관부가 있을시 10D 이상 확보
전단에 T배관시 10D 이상 확보
굴곡이 있는 지역에는 만관을 고려하여 굴곡 전단에 설치
오픈부가 있을시 후단을 올려 만관을 형성
최대 허용가능한 Flange의 편차는＜0.5mm/0.02"
