소형 수도미터

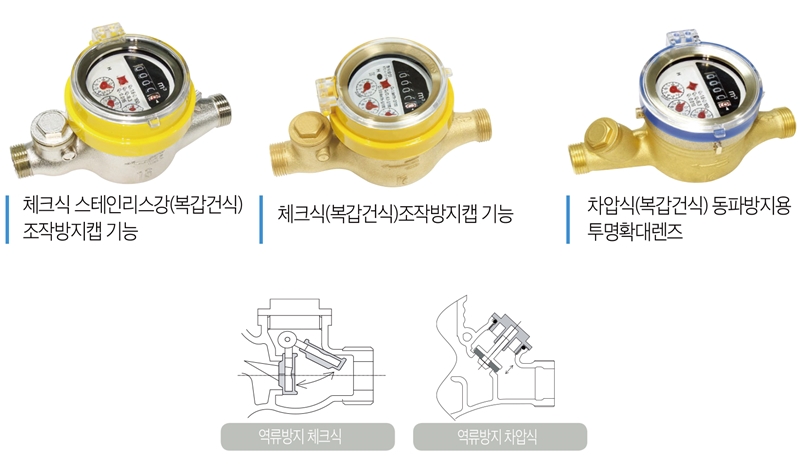

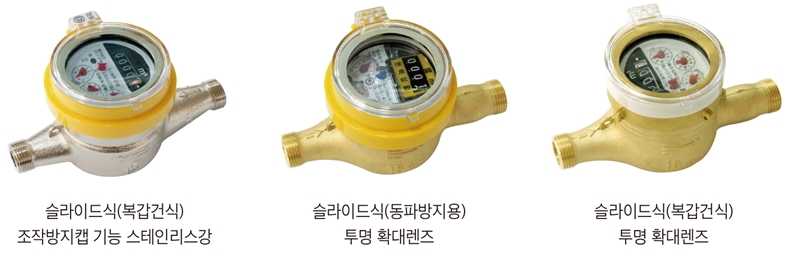

동파방지수도미터 역류방지 통합(차압, 체크, 슬라이드)
특징
- 수도계량기 몸체 내부 임펠라와 기어세트 중간에 0.7kPa의 공기압으로 충진된 에어백(Air Bag)이 내장된 Case를 장착하여 동결시 부피팽창압을 에어백(Air Bag)이 흡수하여 동파를 사전에 예방함.
- 유리판과 지시부 사이에 간격을 줄여 잔유 수돗물이 고이지 않도록 하여 계량기내부의 체적을 최소화하였음.
- 서울시 상수도사업본부 상수도연구원 동파방지용 수도계량기 성능시험(-20℃ 48시간 냉각후 온수해빙 16회반복)통과제품
- 사용자의 주문에 따라 일반형, 역류방지형, 조작방지캡 등 다양하게 제작 가능
특징
- 지시부가 물에 잠기지 않으므로 문자판이 항상 선명하고 이물질에 의한 불량이 없고 검침이 용이하다.
- 기어부에 물이 들어오지 않아 동절기 동파에 강하다.
- 강력한 자력에도 차폐장치가 있어 조작이 불가능하다.
- 역류차단 장치가 있어 미세유량 및 순간 역류에서도 역류를 차단할 수 있음.
- 익차만이 물속에 있으므로 동절기 동파에 강하며 계량기 수명이 길다.
15, 20, 25, 32, 40, 50mm

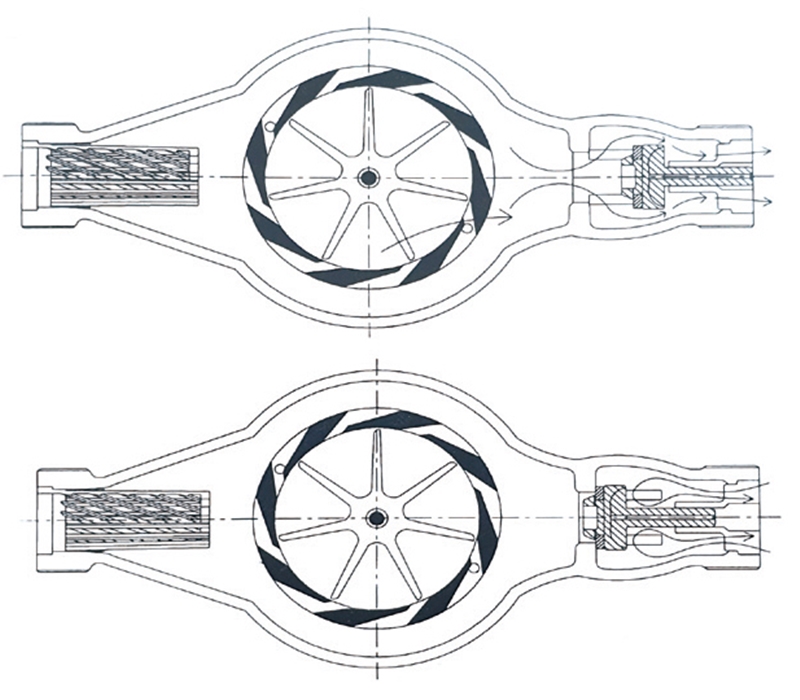

- 정상적인 물의 흐름상태
- 유체가 유입관으로 유입되어 하부내갑에 유입공(Nozzle)을 통하여 익차를 정회전 시키면서 통과된 물이 수압에 의하여 개폐벨브를 개방시켜 열린 상태로 유지하게 되어 물흐름을 저해하지 않음으로써 정상적인 계측작동이 이루어짐.
- 역류방지상태
- 배출관을 통과하여 배출되었던 유체가 역류하는 경우에 그 역류 수압에 의해 개폐밸브는 배출입구를 즉시 자동으로 닫아 주게 되므로써 익차의 역회전이 방지됨. 그러므로 익차와 연동되는 각 계측부품(기어 및 카운터)들의 역회전이 방지됨.
- 정상적인 물의 흐름상태
- 익차와 각 계측부품들의 정회전만을 보장하여 정확한 계측이 이루어지게 하는 동시에 역회전에 따른 과부하로 부품들이 파손
성능 및 치수
| 규격(mm) | 단위 | 15 | 20 | 26 | 32 | 40 | 50 | |
|---|---|---|---|---|---|---|---|---|
| 배수율 | 100배수 | 100배수 | 100배수 | 100배수 | 100배수 | 100배수 | ||
| 시동유량 | L/h | 6 | 10 | 12 | 15 | 30 | 50 | |
| 최소유량(Q1) | ±5% | ㎥/h | 0.016 | 0.025 | 0.04 | 0.063 | 0.1 | 0.16 |
| 전이유량(Q2/Q1) : 1.6 | ±2% | ㎡/h | 0.0256 | 0.04 | 0.064 | 0.1008 | 0.16 | 0.256 |
| 최대유량(Q3) | ±2% | ㎡/h | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 |
| 적정사용유량범위 | ㎡/h | 0.016~0.8 | 0.025~1.2 | 0.04~1.5 | 0.63~3.0 | 0.1~5.0 | 0.16~8.0 | |
| 최대지시량 | ㎥ | 9,999 | 99,999 | 99,999 | 99,999 | 99,999 | 999,999 | |
| 미터전장 L(mm) | 165 | 190 | 225 | 230 | 245 | 305 | ||
| 미터높이 H(mm) | 100 | 109 | 114 | 116 | 130 | 155 | ||
| 미터폭 W(mm) | 95 | 100 | 100 | 100 | 117 | 13 | ||
| 미터접속나사 D(inch) | G 3/4 | G1 | G1 1/4 | G1 1/2 | G2 | G2 1/2 | ||
■ 설치조건 : 수평(meter face horizontal) ■ 최대사용압력 : 10bar ■ 최대사용온도 : 30℃ 이하

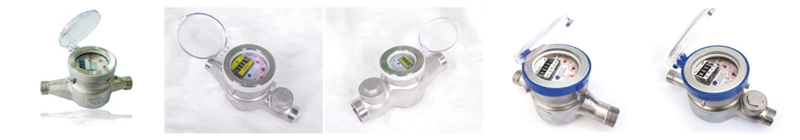

스테인레스 수도계량기
[계량에 관한 법률 제20조 및 같은 법 시행령 제 21조] 국가에서는 6~8년 기준 수도계량기 교체를 권하고 있으나 일반 상가 및 주택의 경우 계량기의 고장이 없으면, 대부분 교체없이 장기간 사용하게 되는데 이때 장기간 물과 접촉하고 있는 황동재질은 유독성 · 유해화학 반응이 나타날 수 있다.
제품 특징
- 녹저항성 / 무독성 / 유해화학 무반응(인체에 무해)
- 유량 및 온도변화에 강하고 내구성이 뛰어남
- 내마모성이 강하여 반영구적 사용 가능
- 적절한 표면처리로 외관이 깨끗함
