대형 수도미터

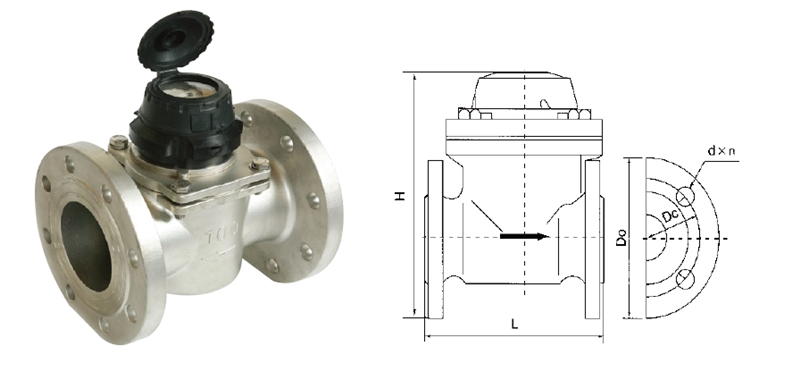

친환경 수도미터 (스테인리스강 주강품 고감도 대형 수도미터)
40, 50, 80, 100, 150, 200, 250, 300mm
특징
- 신소재로 개발되어 수충격시 소재의 탄력성으로 내구성이 타제품에 비해 강함
- 스테인리스 소재로 제작
- 무독성, 유해화학 무반응
- 내 ,외부 내부식성이 강함
- 내마모성이 강하여 영구적이며 재활용이 가능한 친환경제품이다.
- 적절한 표면 처리로 외관이 깨끗하다.
- 경도가 높고 내구성이 타제품에 비해 매우 좋다
- 수평, 수직, 경사면등 어느각도에도 설치가 가능하다
- 밀폐봉인된 지시부(IP 68등급)로 수포현상 완전제거함
- 유체역학에 의한 균형 유지하는 회전 ROTOR적용함
- 지시부가 360° 회전가능 구조로 검침용이함
- 높은 과부하 성능에 따른 내구성 증대함

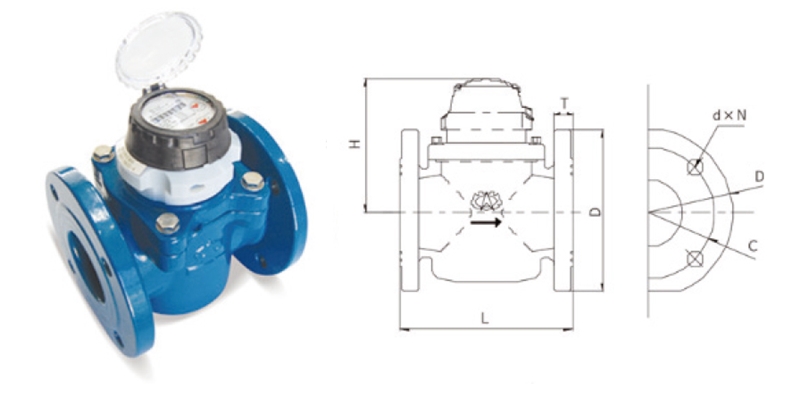

고감도 대형 수도미터 (주철(코팅))
Turbine Water Meter(Sens-40, 50, 65, 80, 100, 150, 200, 250, 300)
특징
- 유리/동을 사용한 방진 방수로 밀봉된 카운터 (IP 68)(수포현상 완전 제거)
- 7자리 아날로그 카운터
- 지시부가 360° 회전 가능한 구조로 검침이 용이함.
- 높은 과부하 성능에 따른 내구성 증대함.
설치시 주의사항
- 수도미터를 설치할 때에는 모래나 이물질이 들어가지 않도록 주의하시고, 반드시 수평으로 설치하여 주십시오.
- 유체의 흐름방향과 몸체에 표시된 화살표 방향이 일치하도록 확인하신 후 설치하여 주십시오.
치수 및 증량
| 구분/구경 |
단위 |
40mm |
50mm |
65mm |
80mm |
100mm |
150mm |
200mm |
250mm |
300mm |
| 미터의 길이(L) |
mm |
220 |
200 |
200 |
206 |
241 |
300 |
350 |
450 |
500 |
| 높이(H) |
mm |
133 |
140 |
150 |
160 |
170 |
210 |
230 |
260 |
280 |
| 플랜지 외경(D) |
mm |
142 |
160 |
180 |
200 |
220 |
285 |
340 |
400 |
460 |
| 플랜지 두께(T) |
mm |
22 |
22 |
22 |
22 |
25 |
27 |
28 |
33 |
33 |
| 홀중심 거리(C) |
mmm |
105 |
120 |
140 |
160 |
180 |
240 |
295 |
355 |
400 |
| 볼트구멍 칫수(d) |
mm |
19 |
19 |
19 |
19 |
19 |
23 |
23 |
25 |
25 |
| 볼트구멍 수량(N) |
개 |
4 |
4 |
4 |
4 |
8 |
8 |
8 |
12 |
12 |
| 미터중량 |
kg |
10 |
10 |
13 |
15 |
18 |
38 |
48 |
83 |
102 |
성능표
| 구분/구경 |
단위 |
40mm |
50mm |
65mm |
80mm |
100mm |
150mm |
200mm |
250mm |
300mm |
| Qmax(Q4) |
과부하유량 24시간 중
Qmax에서 1회 또는 1.2
×Qmax(±2%) 5분 이내 |
(㎡/h) |
78.75 |
78.75 |
78.75 |
125 |
200 |
312.5 |
500 |
787.5 |
1250 |
| Qn(Q3) |
최대유량(±2%) |
(㎡/h) |
63 |
63 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
| Qt(Q2) |
전이유량(±2%) |
(㎡/h) |
0.806 |
0.806 |
0.806 |
1.0 |
1.6 |
3.2 |
5.12 |
10.08 |
16.0 |
| Qmin(Q3) |
최소유량(±5%) |
(㎡/h) |
0.504 |
0.504 |
0.504 |
0.625 |
1.0 |
2.0 |
3.2 |
3.3 |
10.0 |
| 시동유량 |
(㎡/h) |
0.30 |
0.30 |
0.30 |
0.35 |
0.40 |
1.0 |
1.5 |
3.0 |
8.0 |
| 배율(Q3/Q1) |
|
125 |
125 |
125 |
160 |
160 |
125 |
125 |
100 |
100 |
| 배수(Q2/Q1) |
|
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
| 최대지시량(㎡) |
|
9,999,999.999 |
9,999,999.999 |
9,999,999.999 |
9,999,999.999 |
9,999,999.999 |
9,999,999.99 |
9,999,999.99 |
9,999,999.99 |
9,999,999.99 |
| 최소지시량(ℓ) |
|
1ℓ |
1ℓ |
1ℓ |
1ℓ |
10ℓ |
10ℓ |
10ℓ |
10ℓ |
10ℓ |
| 사용조건 |
|
음용수(상수) 40℃ 이하 |
음용수(상수) 40℃ 이하 |
음용수(상수) 40℃ 이하 |
음용수(상수) 40℃ 이하 |
음용수(상수) 40℃ 이하 |
음용수(상수) 40℃ 이하 |
음용수(상수) 40℃ 이하 |
음용수(상수) 40℃ 이하 |
음용수(상수) 40℃ 이하 |
스트레이너 (유/무선 원격 검침용)
개요
- 스트레이너는 스테인리스(주철) 소재로 제작하여 무독성 제품입니다.
- 스트레이너의 주된 역할은 큰 분자의 이물질이 관로에 유입되어 수도미터기의 파손을 막아주는 역할을 합니다.
- 특별히 고안된 W자형의 스테인리스판은 관로를 통해 유입되는 큰 이물질이 빠른 유속에 의하여 스테인리스판에 충격을 주었을 경우 그 힘의 전달을 분포적으로 분산시킴으로써 스테인리스판에 전달되는 충격의 흡수를 제거하기 위하여 고안된 제품입니다.
- 또한 조밀한 구멍은 물의 흐름을 바르게 하여 수도미터기 앞에서 흔히 발생되어지는 수도미터기의 파손 및 유량 측정(오차 발생)의 원인이 되는 와류를 방지하여 정확한 유량을 감지할 수 있도록 타공 제작되어진 제품이며, 연결식 수도미터기와 동일하므로 유량 증가에 따른 신설용 및 교체용에 적합합니다.
계량기 연결 시 치수
| 구경 |
계량기 |
단관(연결관) |
스트레이너 |
Total(L) |
전체중량kg) |
| 80mm |
206 |
213 |
206 |
625 |
40 |
| 100mm |
241 |
263 |
241 |
745 |
49 |
| 150mm |
300 |
395 |
300 |
995 |
110 |
| 200mm |
350 |
455 |
350 |
1155 |
127 |
| 250mm |
450 |
500 |
450 |
1400 |
178 |
| 300mm |
500 |
550 |
500 |
1550 |
250 |
