제품소개

기존의 계량기: 수돗물이 통과하는 유속의 힘으로 임펠라를 회전시켜 계량하는 원리로 작동하며 불감(미세한 흐름을 감지 못하는 비율)이 높음.

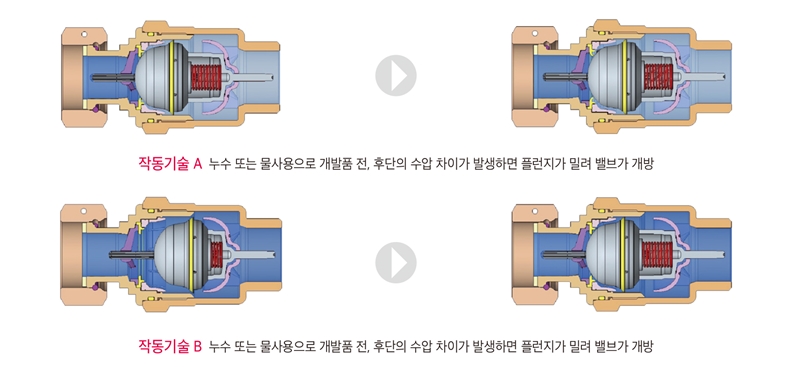

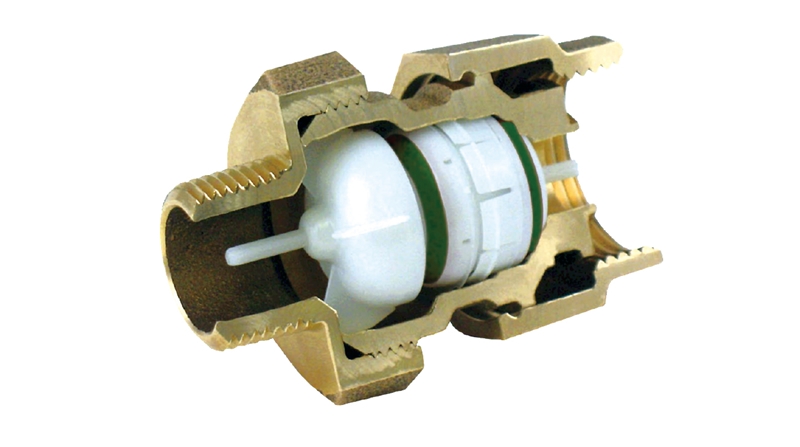

미세흐름방지 연결관: 계량기 전단에 설치되며 전, 후단의 압력차를 스프링의 미세한 저항력을 이용하여 열림/닫힘을 반복 작동하게 되며 계량기의 임 펠라가 미세한 흐름에도 작동할 수 있도록 일정한 압력을 생성시켜주는 장치임.

※ 작동압력 : 차이는 0.4Kgt/㎠이고, 이것을 열림 상태로 유지하기 위해서는 0.1Kgt/㎠의 압력만으로도 작동됨

분당 미감지	시간당 미감지	일일(20시간) 미감지	주간 미감지	월간(30일) 미감지	년간(52주) 미감지
0.500	30	600	4,200	18,000	218,400
0.250	15	300	2,100	9,000	109,200
0.125	7.5	150	150	4,500	54,600

■ 원가절감액 : 약 33,480천원 / 년(1,000수용가 기준)

미세흐름방지 연결관 설치시 스프링 차압원리에 의한 정교한 작동으로 미세한 흐름도 감지함으로써 계량기 후단에서 발생하는 미세누수를 완벽하게 차단하고 정확한 계량 가능
미세유량의 누수 없는 정확한 계량을 통하여 사용요금 증대와 계량기 불감률 저감 및 유수율 향상에 기여(최소 5% 항상예상)
미세흐름방지 연결관 설치시 매월 354백만원의 사용요금이 증대되어, 4.7개월 이후에는 최초투자비 1,655백만원을 회수할 것으로 예상되며 설치 당해연도에 연간 약 2,601백만원의 요금 증대가 예상되고 익년도부터는 연간 4,256백만원의 요금 증대로 이어져 상수도 특별회계 경영개선에 크게 기여할 것으로 판단.
또한, 미세흐름방지 연결관 설치 후 검침수량 증가율을 최대 8.1% 적용시 연간 수도사용요금이 증대될 것으로 예상되며 아울러유수율도 향상될 것으로 판단.

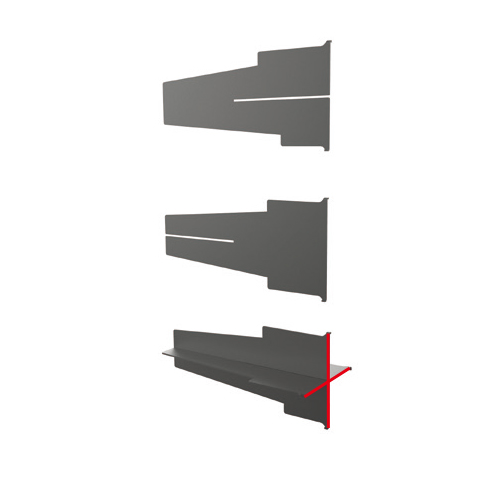

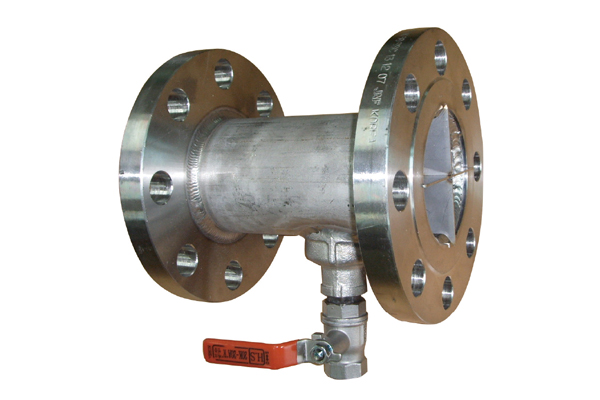

계량기 선단에 설치함으로써 관로를 타고 흐르는 액체나 유체 등의 와류 현상을 방지하고, 안정적으로 물의 흐름을 유도하여 결과적으로 정확한 계측이 가능

액체나 유체 등의 와류 현상을 방지,
직선 상태의 흐름을 유도

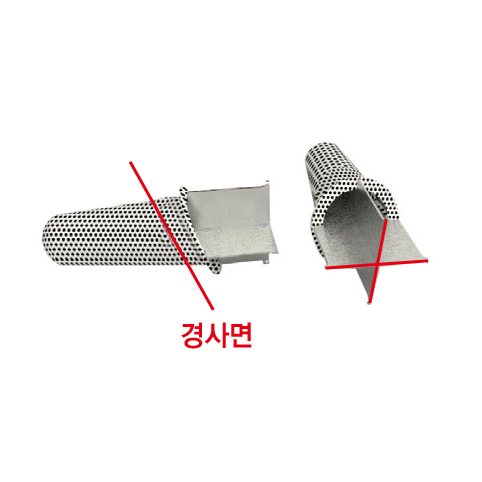

경사면을 두어 이물질이
잘 빠질 수 있도록 설계

기존의 반지판보다 구조가
단순하며 원가절감 효과가 큼

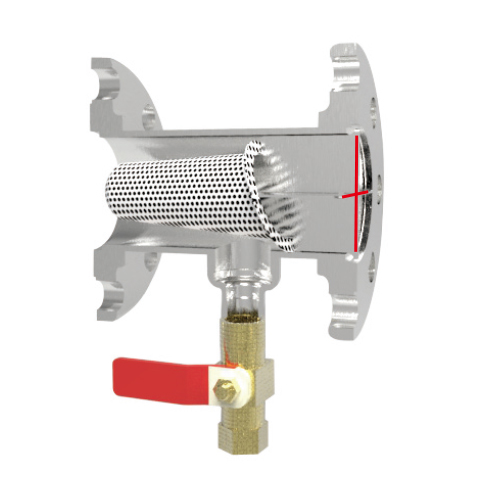

※ 와류방지판이 액체나 유체 등의 와류현상을 방지하여 직선 상태의 흐름을 유도, 스트레이너 장착대의 경사면을 통해 이물질은 모두 아래로 쉽게 떨어지도록 설계

위생안전기준에 적합한 재질(STS 304)의 고가주조가공의 제품을 대체할 수 있으며 와류현상을 방지하여 정확한 계측으로 높은 신회를 가지며 반영구적으로 재사용
계량기 파손염려가 없어서 계량기 수리나 교체 등의 추가적인 비용이 발생하지 않는다.

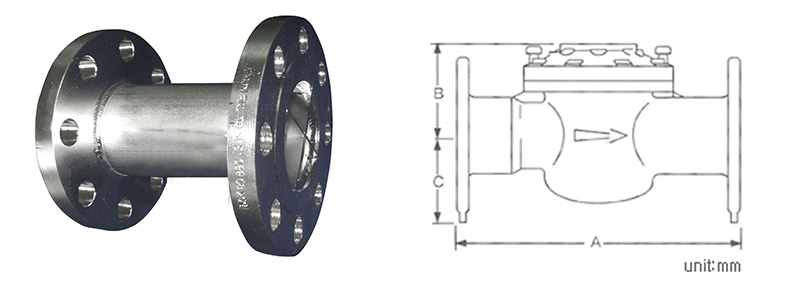

형식	Meter (L3)	Straight (L2)	Straight (L1)	Total(L)	전체중량(kg)
TWD-75	206	213	206	625	40
TWD-100	241	263	241	745	49
TWD-150	300	395	300	995	110
Twd-200	350	455	350	1155	127

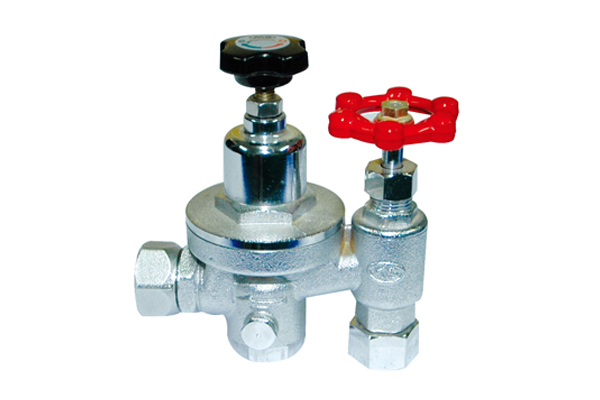

아파트 및 오피스텔 등의 세대별 급수에 사용되는 밸브로 종전 수도용 앵글밸브에 감압기능과 체크기능을 추가한 밸브로서 별도의 감압밸브 설치가 필요없다.
감압밸브와 수도앵글 밸브가 일체화 되어 있어 기존양수기함에서의 설치공간이 여유로와 설치시 작업성이 뛰어나다.
체크장치가 내장되어 있어 역류방지가 확실하며 워터해머 현상을 저감시키는 동시에 배관구조가 단순하고 설치비 및 유지비를 절감시킨다.
감압밸브 내부에 여과망이 내장되어 있어 이물질이 수돗물에 유입되지 않는다.
몸체는 니켈 주물품으로 내식성이 강하다.
사용자의 용도에 맞게 요구압력으로 세팅되어 출고됨.

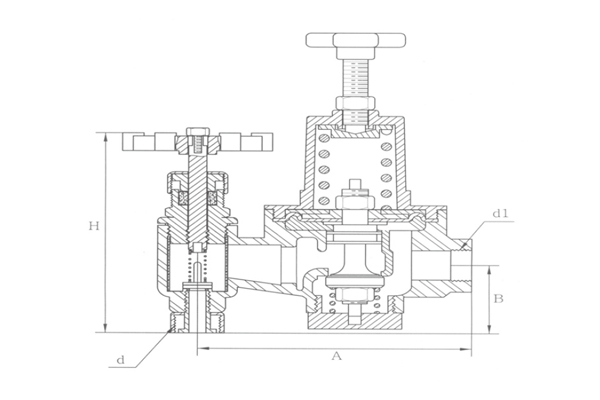

단면도
